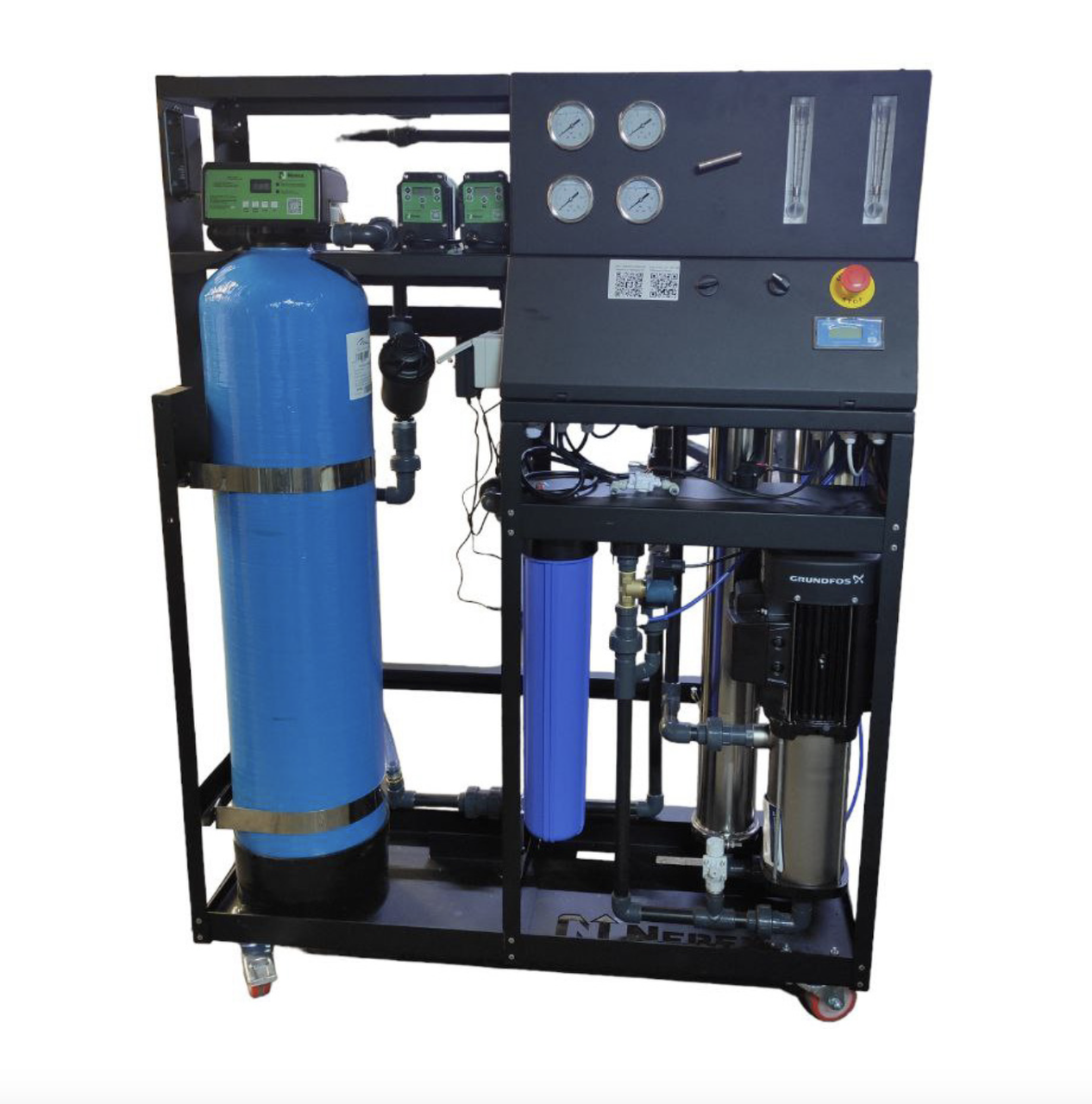

Універсальний модуль комплексного очищення води KissBlu1000-EM
Універсальна система комплексного очищення води KissBlu 1000 EM для солоноватої води до 5000 мг/л
Малогабаритна Мобільна станція очищення води з осмосом
Призначена для зниження загального солевмісту води за принципом зворотного осмосу (демінералізації, знесолення, зниження електропровідності) з води муніципальних і локальних водопровідних мереж (артезіанських свердловин, колодязів та інших.) з попередньою системою мультимедійної фільтрації.
Простіше кажучи – це система зворотного осмосу з потужною предфільтрацією до неї.
Все обладнання розташовано на одній рамі.
KISS BLU
Принцип конструкції KISS розшифровується як Keep It Symple System – система працює краще, якщо вона буде проста, а не ускладнена, тому простота повинна бути ключовою метою проектування без зайвої складності.
Розуміючи, що технічне рішення тільки з однією системою зворотного осмосу не є повноцінним, та не відповідає цій концепції з точки зору обслуговування та довгостроковості роботи, ми доповнили його системою попередньої механічної фільтрації, мультимедійної фільтрації та вузлами дозування деяких реагентів.
Всі ці рішення – це результат грамотних висновків з “проблемно” встановлених систем та втілення інноваційних продуктів з нашого досвіду.
Тому абревіатура BLU – означає гарантоване отримання води питної якості з високими показниками, в незмінному обсязі та з можливістю широкого використання в багатьох випадках, швидкого підключення до технології та непомітної експлуатації.
ОГЛЯД ТА ПРИЗНАЧЕННЯ
Все технологічне обладнання встановлене на одну раму, яка є самонесучою. Для транспортування рами по місту розміщення або у разі потреби її релокації, в її конструкції передбачені колеса, які розраховані на навантаження понад 140 кг/колесо.
Для зручності під’єднання передбачено виведення усіх портів (вихідна вода, дренаж, очищена вода) в одне місце рами. Воно знаходиться в доступі та дозволяє швидко під ’єднатись до технологічного процесу, навіть гнучкими шлангами.
Системи KissBlu призначені для зниження загального солевмісту води за принципом зворотного осмосу (демінералізації, знесолення, зниження електропровідності) з води муніципальних і локальних водопровідних мереж (артезіанських свердловин, колодязів та інших.) з попередньою системою мультимедійної фільтрації. Простіше кажучи – це система зворотного осмосу з потужною предфільтрацією до неї. Все обладнання розташовано на одній рамі.
Система розрахована на вихідну солоність до 5000 мг/л.
Продуктівність до 1000 літрів на годину.
Система складається з наступних компонентів:
Сітчастий фільтр 1” |
Пластиковий корпус |
Система мультимедійної фільтрації |
Клапан керування FV-2 Завантаження AFMs 3 (2-4 мм) Завантаження SUMISH 30 |
Станція дозування антискаланту Дозувальний насос DS00508N-60 |
Дозувальнй насос DP00508 – 1 од Комплект фітингів для дозування – 1 к-кт Витратна ємність поліетиленова 20 л - 1 од |
Система зворотного осмосу |
Рама сталева із порошковим фарбуванням; 1 шафа керування з контролером Siemens; |
Станці дозування дезінфектанту |
Дозувальнй насос DP00508 Комплект фітингів для дозування – 1 к-кт Витратна ємність поліетиленова 5 л - 1 од |
ЕКСПЛУАТАЦІЙНІ ВИМОГИ
Для досягнення номінальних експлуатаційних характеристик, система повинна працювати в наведених нижче умовах.
Параметри мікроклімату приміщення
Систему необхідно встановлювати у приміщенні далеко від потрапляння прямого сонячного світла.
Максимальна температура повітря в приміщенні не повинна перевищувати 45 °C. Рекомендований діапазон +10...+35 °С.
Система витримує відносну вологість до 70% за умови відсутності конденсації. Оптимальне значення 40-60%.
Вимоги до простору
Фізичні габарити системи Ш.В.Г 1100х1400х375
Крім габаритного розміру самої системи, для розміщення необхідно врахувати:
- наявність вільного простору ліворуч, праворуч та ззаду системи не менше 250 мм;
- наявність вільного простору спереду системи не менше 400 мм для прихованої установки, і не менше 700 мм для відкритої установки;
- наявність вільного простору над установкою не менше 1200 мм.
Вимоги до електричного живлення
Модель KissBlu1000-ЕМ
Повна встановлена потужність, кВт 3,0
В/фаз/Гц 220/1/50
Вимоги до якості вихідної води
Показник | Значення |
---|---|
Температура | Робоча: 10° - 29°C Гранична: 0.16° - 40°C |
Вхідний тиск | 2-4 бар |
Зважені частини | <3 мг/л |
Каламутність | < 2 мг/л |
Забарвленість | < 20 град |
Перманганатна окиснюваність | < 10 мг О2/л |
Сухий залишок | < 5000 мг/л |
Кремній (SiO2) | < 10 мг/л |
Залізо | <1 мг/л |
Марганець | <0,1 мг/л |
Фосфати | <1 мг/л |
Вільний хлор | < 1 мг/л за Cl2 |
Загальна жорсткість | < 12,0 мг-екв/л |
Нафтопродукти СПАР | відсутність |
ЗМЧ | <100 од/мл |
Робочий діапазон pH | 5,5-8,5 |
Індекс SDI15 | <6,6 |
Вимоги до вихідної води та каналізації
Для нормальної роботи системи необхідно, щоб вихідна вода подавалася в необхідній кількості в строгому діапазоні надлишкового тиску.
Дренажна вода, що утворюється при роботі системи, повинна безнапірно скидатися в систему каналізації і не створювати "підпір".
Вимоги зведені до таблиці:
Вимоги до вихідної води |
Вимоги до каналізації |
2000 л/год при тиску 2,5-4 бара. Рекомендований діаметр підвідного трубопроводу DN 20. |
Безнапірне скидання 1500 л/год. Рекомендований діаметр безнапірної каналізації D50. |
У разі довжини трубопроводу, що підводить вихідну воду, більше 8 метрів, використовуйте трубопроводи більшого діаметру.
Основні | |
---|---|
Країна виробник | Україна |
Тип промислового фільтра у середовищі використання | Рідина |
Тип промислового фільтра для рідин | Зворотний осмос |
Максимальна пропускна здатність | 0.5 куб.м/год |
Максимальний робочий тиск | 6 МПа |
Заміна фільтруючого елемента | Так |
Призначення очищення | Знезалізнювання, Зм'якшення, Очищення від солей |
Вага | 210 кг |
Гарантійний термін | 12 міс |
Габаритні і приєднувальні розміри | |
Ширина | 1100 мм |
Довжина | 375 мм |
Висота | 1400 мм |
Приєднувальний діаметр | 20 мм |
- Ціна: від 560 000 ₴
